350kw-700kw kondenserende varmeveksler

Intermodul Series 350kw-700kw kondenserende varmeveksler

1. Produktintroduksjon

Designkapasiteten for intermodul-seriens aluminiumsstøping for husholdningskondenserende varmeveksler er fra 350KW til 700KW. Kommersiell kondenserende varmeveksler i aluminiumsstøping, består av venstre, midtre og høyre seksjoner, er hovedkomponenten i kondenserende kjelen. Intermodul-serien 350kw til 700kw kondenserende varmevekslerdesign kombinert med kondenseringsbrett, alt vedlikehold kan fullføres foran, sparer plass på baksiden, og gjelder for oppvarming og varmtvannsforsyning for et stort område som hotell, skole, sykehus, etc.

2. Produktparameter (spesifikasjon)

INTERMODUL varmeveksler
Type	5-L	6-L	7-L	8-L	Enhet
Nominell inngang	340	425	510	600	kw
Effektivitetsbelastning 30 %	107	107	107	107.5	%
Driftstrykk	6	6	6	6	bar
L=712*H=1085*L=	880	975	1070	1165	mm
Røykrørtilkoblingφ	250	250	250	250	mm
Vekt	149.1	180.6	212.7	244.1
Sertifikat	CE/RoHs/ASME
Materiale	EN1706/AC43000

3. Produktfunksjon og applikasjon

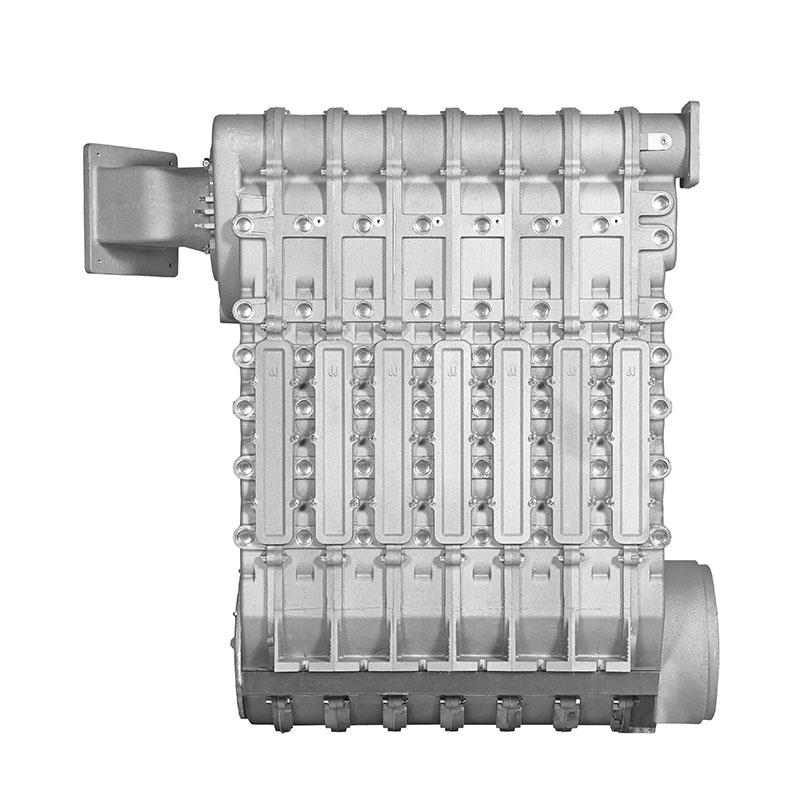

Intermodul 350kw til 700kw kondenserende varmeveksler, den revolusjonerende designen setter en ny standard innen monteringstid og kostnadsbesparelser. Manifoldene (Tichelmann-systemet) og sumpen er allerede integrert i hver støpeseksjon, noe som gir færre komponenter, mindre risiko for feil og dermed høyere pålitelighet. Både strømnings- og returrøret går ut av kjelen på baksiden. Kjelen består kun av en for-, bak- og midtseksjonsstøping. Ved å legge til flere midtseksjoner kan det bygges kjeler med kapasiteter fra 340 til 600 kW. Som kunde er du veldig fleksibel i å bestemme hvilken kapasitet du skal lage og på grunn av færre deler trenger du mindre lager, og sparer dermed flere kostnader.

4. Produktdetaljer

fordeler
For industriell bruk.
Lavt hydraulisk trykkfall på grunn av parallell vannstrøm.
Høyt modulasjonsområde mulig.
Lav pneumatisk motstand.
Beste pris/kvalitet-forhold på markedet.
Globalt patentert design.
Fordeler (Tichelmann) og kum integrert i støpeseksjonene.
CE godkjent.
Kun tilgjengelig som lekkasjesikker varmecelle eller som komplett testet kjele under eget merke.
Separate seksjoner kan også bestilles.
Brennkammer fullstendig vannkjølt, ingen ildfaste materialer nødvendig.
